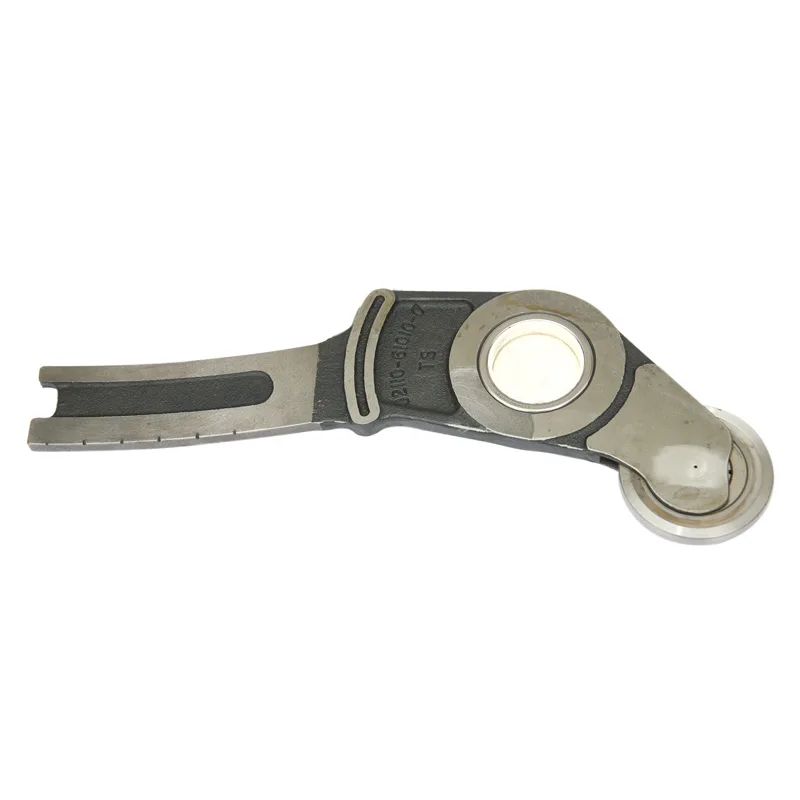

Industrielt væveudstyr er kun så pålideligt som dets svageste komponent. I dobby- og jacquard-udskydningssystemer er defældende armbærer et niveau af mekanisk belastning, som de fleste maskindele aldrig oplever - millioner af frem- og tilbagegående cyklusser, vedvarende sidebelastninger og konstant udsættelse for fiberstøv og smøremiddelrester. I den sammenhæng er det ikke en ulykke at få 6 til 8 års uafbrudt levetid ud af en enkelt komponent. Det er det direkte resultat af bevidst konstruktion, førsteklasses materialevalg og en produktionsfilosofi bygget op omkring langsigtet industriel ydeevne.
PåChangshu Changxin Textile Equipment Co., Ltd., har vores ingeniørteam brugt årtier på at studere præcis, hvad der adskiller en fældearm, der svigter efter 18 måneder, fra en, der stadig præsterer præcist i år syv. Svarene kommer konsekvent tilbage til de samme fem faktorer: legeringssammensætning, overfladehårdhed, dimensionspræcision, dynamisk balance og træthedsmodstand under cyklisk belastning. Denne artikel nedbryder hver af disse faktorer i dybden, forklarer specifikationerne bag vores produkter og giver dig den tekniske ramme til at vurdere ethvert køb af kastearm med tillid.
Materialevalg er den mest afgørende faktor for, hvor længe en kastearm vil yde under produktionsforhold. En del, der ser identisk ud på ydersiden, kan opføre sig helt anderledes afhængigt af den anvendte legering, den anvendte varmebehandling og den valgte overfladebehandlingsmetode. Hos Changshu Changxin Textile Equipment Co., Ltd. er vores materialeindkøbs- og testprotokoller bygget op omkring ét mål: at producere komponenter, der opretholder dimensionsstabilitet og overfladeintegritet på tværs af hundreder af millioner af cyklusser.
Skærearmen fungerer i et mekanisk aggressivt miljø. Hver cyklus introducerer bøjningsspænding, torsionsbelastning og stødkræfter ved drejeleddet. I løbet af et standardproduktionsskift på 16 timer, vil en typisk dobby-væv udsætte kastearmen for mellem 800.000 og 1,2 millioner belastningscyklusser. Multiplicer det over et 300-dages produktionsår, og du ser på over 350 millioner cyklusser årligt. Kun materialer, der er udviklet til høj-cyklus træthedsmodstand, kan overleve denne arbejdsbyrde uden at udvikle mikrorevner eller dimensionsforskydning.
Vores kastearme er produceret efter følgende materialespecifikationer:
Resultatet er en komponent med et hårdt, slidstærkt ydre og en sej, revnefast kerne. Denne struktur med to egenskaber er det, der gør det muligt for vores kastearm at absorbere tusindvis af stødcyklusser i timen uden at skår eller brække ved stresskoncentrationspunkter.
| Grundmateriale | Højstyrkelegeret stål, kvalitet 40CrMnMo eller tilsvarende |
| Overfladehårdhed | HRC 58 - 62 (alle kontakt- og lejeflader) |
| Kernehårdhed | HRC 30 - 38 |
| Sagsdybde | 0,8 mm - 1,2 mm |
| Varmebehandling | Karburering + bratkøling + lav temperatur temperering |
| Overfladefinish (Ra) | 0,4 til 0,8 mikron på leje- og drejegrænseflader |
| Anti-korrosionsbelægning | Fosfatering + rusthæmmende oliefilm |
Ud over selve stålet spiller kvaliteten af bronze- eller polymerbøsningerne, der anvendes ved drejeled, en stor rolle for levetiden. Vores fabrik bruger selvsmørende kompositbøsninger ved højbelastningsgrænseflader, hvilket reducerer vedligeholdelsesbyrden betydeligt og forhindrer metal-på-metal-slid, der ødelægger billigere enheder inden for de første to års drift.
At købe en kastearm baseret på prisen alene er en af de dyreste beslutninger, en mølleleder kan træffe. De reelle omkostninger for en komponent beregnes over hele dens levetid, inklusive uplanlagt nedetid, udskiftningsarbejde og de kvalitetsfejl, der opstår i den periode, hvor en slidt komponent stadig kører, men ikke længere fungerer præcist. Forståelse af de tekniske specifikationer, der korrelerer med lang levetid, gør det muligt for indkøbsteams at træffe beslutninger baseret på de samlede ejeromkostninger frem for enhedsprisen.
Vores ingeniørteam hos Changxin Textile udgiver komplette tekniske datablade for hver fældearmsmodel, vi producerer. Følgende specifikationer er dem, vores kunder konsekvent identificerer som mest kritiske, når de vurderer komponentkvalitet:
| Drejeboringstolerance | H6 klasse (ISO 286) |
| Længdetolerance | plus eller minus 0,05 mm |
| Ligehed | Max 0,02 mm pr. 100 mm |
| Statisk belastningskapacitet | 1.800 N ved omdrejningspunktet |
| Dynamisk træthedsvurdering | 500 millioner cyklusser ved 1.200 N |
| Charpy Indvirkningsværdi | 45 J/cm2 minimum |
| Overfladeruhed (pivot) | Ra 0,4 - 0,8 mikron |
| Driftstemperaturområde | -10 grader C til +80 grader C |
| Kompatibel Loom RPM | Op til 650 RPM kontinuerlig drift |
Disse tal er ikke markedsføringsmål. De repræsenterer målte ydeevneværdier verificeret gennem tredjepartstest på vores fabriks ISO-certificerede kvalitetslaboratorium. Hvert produktionsbatch gennemgår prøveudtagningsinspektion i forhold til disse parametre, før forsendelsesgodkendelse gives.
To kastearme fremstillet af identiske råmaterialer kan yde meget forskelligt i drift, hvis fremstillingsprocessen, der formede dem, var inkonsekvent. Præcisionsbearbejdningstolerancer, varmebehandlingens ensartethed, slibeparametre og endelige inspektionsprotokoller efterlader alle permanente signaturer i den færdige del. Disse signaturer understøtter enten lang levetid eller underminerer den fra den første installationsdag.
Vores produktionsproces hos Changshu Changxin Textile Equipment Co., Ltd. følger en streng sekvens designet til at indbygge kvalitet i komponenten på alle trin i stedet for at forsøge at inspicere den i slutningen. De vigtigste procestrin og deres kvalitetsimplikationer er beskrevet nedenfor:
| Blank type | Smedning med lukket matrice (ikke støbning) |
| Groft bearbejdningslager | 0,5 - 0,8 mm på kritiske overflader |
| Karbureringstemperatur | 920 grader C, kontrolleret atmosfære |
| Sluk medium | Olie quench, agiteret bad |
| Kryogen behandling | Minus 80 grader C (udvalgte modeller) |
| Endelig boring slibning nøjagtighed | Plus eller minus 5 mikron |
| Inspektionsdækning | 100% af færdige dele, 12 kritiske dimensioner |
| Kvalitetscertificering | ISO 9001:2015 |
Dette niveau af proceskontrol er det, der adskiller en fældearm, der når 6 til 8 års drift, fra en, der udvikler for stort slør i drejeleddet efter 18 måneder. Dimensionel drift i en slidt omdrejningspunkt omsættes direkte til skurgeometrifejl, øget helbredt rammespænding og i sidste ende vævede stoffejl, der genererer kundeklager, længe før armen faktisk svigter mekanisk.
At forstå fejltilstande er lige så vigtigt som at forstå, hvad der gør et godt produkt. I vores årtiers arbejde med tekstilfabrikker på tværs af Asien, Europa og Sydamerika er mønstrene for for tidlig armsvigt bemærkelsesværdigt konsekvente. De fleste fejl falder i en af fire kategorier: metallurgiske genveje, geometrisk unøjagtighed, forkert installation og utilstrækkelig smørestyring. Hver af disse fejltilstande kan forebygges.
Følgende opdeling identificerer de grundlæggende årsager, som vores tekniske serviceteam oftest støder på, sammen med de observerbare symptomer, der indikerer, at hver fejltilstand er under udvikling:
Vores design af kastearme indeholder funktioner, der er specielt udviklet til at afbøde disse fejltilstande. Selvsmørende bøsninger ved drejetappen, generøse smøremiddelbeholdere på steder med smørenipler og forstørrede hulaffasninger, der styrer samlingen uden at generere kantspænding, er alle standardfunktioner på vores komponenter.
Selv den højeste kvalitet af kastearm vil underpræstere sit potentiale, hvis vedligeholdelsesregimet omkring den er dårligt styret. Omvendt kan et veludført forebyggende vedligeholdelsesprogram skubbe levetiden langt ud over 6-til-8-års benchmark, hvilket reducerer de samlede komponentomkostninger og forbedrer vævens tilgængelighed på samme tid. Vores fabrik giver hver kunde en detaljeret vedligeholdelsesvejledning, der er skræddersyet til deres specifikke vævemodel og produktionsmiljø.
De vedligeholdelsesaktiviteter, der har størst indflydelse på levetiden, er ligetil at implementere og kræver intet specialiseret udstyr ud over, hvad enhver veludstyret vedligeholdelsesafdeling allerede råder over.
| Smørekontrol | Hver 250 timer |
| Fuld eftersmøring | Hver 500. time (250 timer i barske miljøer) |
| Fedt skyl og udskift | Årligt |
| Kontrol af drejningsboring | Hver 1.000 timer |
| Inspektion af farvestofpenetrant | Hver 2.000 timer (højhastighedsvæve) |
| Verifikation af skurgeometri | Hver 500 timer |
| Kontrol af fastgørelsesmoment | Hver 250 timer |
| Udskiftningstærskel (boreafstand) | 0,06 mm maksimal frigang |
Møller, der følger denne vedligeholdelsesplan, rapporterer konsekvent levetider med afbrydelse af arme i den øvre ende af intervallet 6-8 år. Flere af vores langsigtede kunder, der driver Changshu Changxin Textile Equipment Co., Ltd.-komponenter i velholdte miljøer, har dokumenteret levetider på over 9 år på vævemodeller af høj kvalitet. Kombinationen af vores produktionskvalitet og et disciplineret vedligeholdelsesprogram er det, der gør disse resultater opnåelige.
En kastearm, der leverer 6 til 8 års pålidelig service, er ikke et produkt af tilfældigheder. Det er resultatet af en konsekvent, disciplineret tilgang til materialevidenskab, fremstillingspræcision, kvalitetskontrol og feltvedligeholdelse. Hvert element i vores design- og produktionsproces hos Changshu Changxin Textile Equipment Co., Ltd. er orienteret mod dette levetidsmål, fordi vores kunder ikke måler os efter, hvad vores komponenter koster at købe, men efter, hvad de koster at eje over deres fulde levetid.
Nøglefaktorerne, der bestemmer, om en kastearm når dette benchmark, er klare og målbare: legeringsvalg, kassehårdhed og dybde, dimensionsnøjagtighed, smedet kornstruktur, udmattelsesbestandighed og kvaliteten af vedligeholdelsesprogrammet omkring komponenten i drift. Vores produkter er konstrueret og fremstillet til at udmærke sig i hver eneste af disse dimensioner, og vores tekniske supportteam er til rådighed for at hjælpe dit vedligeholdelsespersonale med at optimere driftsmiljøet for maksimal komponentlevetid.
Hvis din nuværende leverandør ikke kan levere de materialecertificeringer, dimensionsinspektionsoptegnelser og udmattelsestestdata, der understøtter levetidskravene på deres komponenter, er det et meningsfuldt signal. Vi leverer al den dokumentation som en standarddel af hver ordre, vi sender.
Kontakt vores tekniske team hos Changshu Changxin Textile Equipment Co., Ltd. i dagfor en komplet produktkonsultation. Vi vil gennemgå din vævemodel, aktuelle komponentspecifikationer og vedligeholdelsesmiljø for at identificere den kastearmskonfiguration, der giver den længste levetid til din specifikke applikation.
Anmod om et teknisk datablad, en prøveordre eller et tilpasset tilbud direkte fra vores fabrik.Vores teknikere svarer på alle tekniske forespørgsler inden for en hverdag, og vi sender til over 40 lande med fuld eksportdokumentation.
Lad ikke underpræsterende komponenter få dine vedligeholdelsesomkostninger til at stige og din vævs tilgængelighed ned. Tag fat i os nu og lad vores produktkvalitet tale for sig selv.
Hvordan ved jeg, hvornår en faldarm har nået slutningen af sin levetid og skal udskiftes i stedet for serviceres?
Den mest pålidelige indikator er pivotboringsafstand målt med en kalibreret måler. Når afstanden mellem boringen og dens matchende aksel overstiger 0,06 mm, kan komponenten ikke længere opretholde den geometriske nøjagtighed, der kræves for ensartet skurdannelse. På det tidspunkt vil fortsat drift generere stigende helbredende rammespænding og stofdefekter, som ikke kan løses ved justering eller gensmøring. Yderligere udskiftningsindikatorer omfatter synlige overfladerevner på armkroppen, der detekteres under inspektion af farvestofpenetrant, gnidningsslidmærker på drejeakslens kontaktzone eller en målbar stigning i afvigelsen i shedgeometri ud over 2 mm fra den oprindelige idriftsættelsesreference. Enhver af disse betingelser retfærdiggør uafhængigt udskiftning; tilstedeværelsen af to eller flere indikerer, at komponenten fungerer et godt stykke over sit optimale udskiftningspunkt.
Hvad er forskellen i levetid på en støbt kastearm og en smedet, og retfærdiggør prisforskellen opgraderingen?
Forskellen i levetiden mellem støbte og smedede kastearme er betydelig og veldokumenteret i marken. Støbte komponenter har en tilfældig, isotrop kornstruktur, der giver nogenlunde samme styrke i alle retninger, men mangler den retningsbestemte træthedsmodstand, som smedede komponenter opnår gennem justeret kornstrøm. I højcyklustræthedsforhold - som netop er driftsmiljøet for en væv, der kører 500 til 650 RPM i to eller tre skift om dagen - viser smedede arme konsekvent 35 % til 50 % længere træthedslevetid før revnestart. På en ejeromkostningsbasis vil de højere forudgående omkostninger ved en smedet kastearm typisk genvindes inden for de første 18 måneders drift gennem reduceret udskiftningshyppighed og lavere nedetidsomkostninger. Møller, der kører på tre skift, finder typisk tilbagebetalingsperioden endnu kortere, hvilket gør den smedede løsning til det billigere valg over enhver planlægningshorisont ud over to år.
Kan en kastearm designet til et vævemærke tilpasses til brug på en anden producents maskine, og hvad er risiciene?
Erstatning på tværs af mærker af kastearme er teknisk mulig i nogle tilfælde, men medfører betydelige risici, som skal vurderes omhyggeligt før en sådan installation. Den primære bekymring er dimensionskompatibilitet ved drejegrænsefladen og forbindelsesstiftens geometri. Selv små forskelle i boringsdiameter, stifthulsafstand eller armspændelængde kan forårsage fejljustering, der koncentrerer spændinger på utilsigtede steder, hvilket dramatisk forkorter levetiden og potentielt beskadiger den tilstødende drejeblok eller helramme. Et sekundært problem er belastningskompatibilitet: Forskellige vævedesigner påfører forskellige dynamiske kræfter på kastearmen, og en komponent, der er klassificeret til en maskine med lavere hastighed, kan udvikle træthedsrevner meget tidligere, når den betjenes på en platform med højere hastighed. Vores fabrik fremstiller kastearme til de specifikke dimensionsstandarder for alle større vævemærker i den nuværende produktion, og vores ingeniørteam kan gennemgå din vævs originale specifikationer for at bekræfte, om en given armkonfiguration er en ægte pasform eller et kompromis, der vil forkorte levetiden.
Hvilken smøremiddeltype og påføringsmetode giver de bedste resultater til at fjerne armdrejeled i vævemiljøer med høje temperaturer?
I vævemiljøer, hvor omgivelsestemperaturerne regelmæssigt overstiger 30 grader C, kan standard NLGI Grade 2 lithiumfedt fortyndes og migrere ud af lejegrænsefladen hurtigere end det nominelle eftersmøringsinterval forudsætter. Til disse forhold er et NLGI Grade 2 lithiumkompleksfedt med et faldpunkt over 260 grader C den passende specifikation. Lithiumkompleksfedtstoffer bevarer deres konsistens og filmstyrke ved forhøjede temperaturer betydeligt bedre end konventionelt lithiumsæbefedt. Påføringsmetoden er også vigtig: manuel påføring af smørepistol på brystvorten, indtil frisk fedt er synligt ved aflastningspunktet, sikrer, at det gamle, oxiderede fedt fortrænges helt i stedet for blot at blive fortyndet. Automatiserede centraliserede smøresystemer kan kalibreres til at levere den korrekte volumen med det korrekte interval, og i højproduktionsmiljøer med tre-skiftsdrift overgår de konsekvent manuelle programmer ved at opretholde passende filmtykkelse gennem hele driftscyklussen. Vores fabrik kan levere smøremiddelspecifikationsark efter anmodning.
Hvordan påvirker omdrejningstallet for en væv den forventede levetid for en kastearm, og bør maskiner med højere hastigheder bruge en anden komponentspecifikation?
Vævens driftshastighed har en direkte og ikke-lineær effekt på ophobning af udmattelsesarme. Ved 400 RPM akkumulerer en væv cirka 192 millioner cyklusser om året med tre-skiftsdrift. Ved 600 RPM stiger det tal til 288 millioner cyklusser - en stigning på 50 % i den årlige træthedsbelastning, der kan reducere komponenternes levetid med 35 % til 40 %, hvis armspecifikationen ikke justeres i overensstemmelse hermed. For væve, der arbejder over 500 RPM, anbefaler vores fabrik den opgraderede specifikation, der inkluderer kryogen behandling efter bratkøling, en strammere boringstoleranceklasse og en overfladeruhedsspecifikation på Ra 0,4 mikron i stedet for 0,8 mikron ved drejegrænsefladen. Den kryogene behandling omdanner restaustenit til martensit, hvilket forbedrer dimensionsstabiliteten og hæver overfladens udmattelsesudholdenhedsgrænse. Den snævrere boringstolerance reducerer den dynamiske belastningskoncentration, der opstår, når frigang tillader akslen at få kontakt ved en reduceret bue frem for fuld periferisk kontakt. Disse opgraderinger er standard i vores højhastighedsvæveserie og fås som fabriksoption på standardmodeller, når kundens driftshastighed tilsiger det.
